Christians Heimkino: Wie ein quadratischer 5×5-Meter-Raum mit Dirac ART und vier Subwoofern gezähmt wurde

Ein Raum mit den Maßen 5 × 5 × 2,5 Metern gilt akustisch als echte Herausforderung. Wie aus dieser vermeintlichen Problemzone ein ausgewogen klingendes Heimkino wurde, zeigt der Besuch bei Filmfan Christian.

Key Takeaways

Erster Eindruck

Schon der Vorraum verrät: Hier wohnt ein echter Filmfan

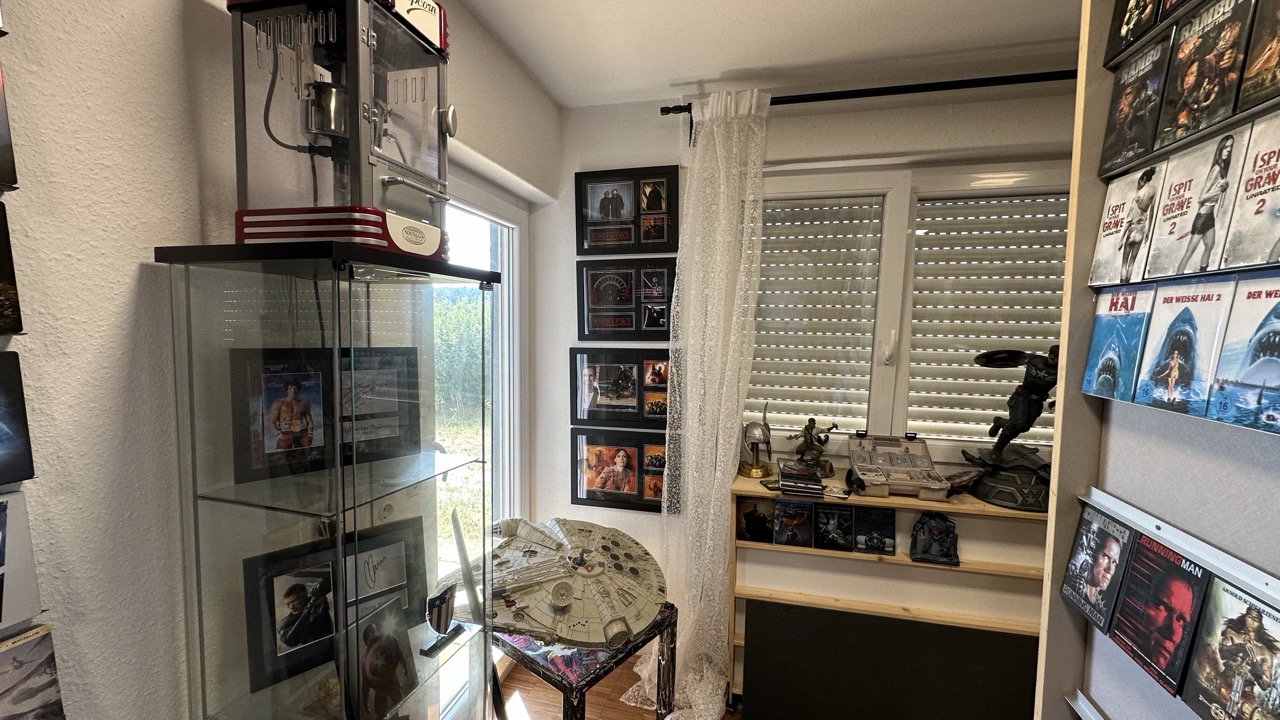

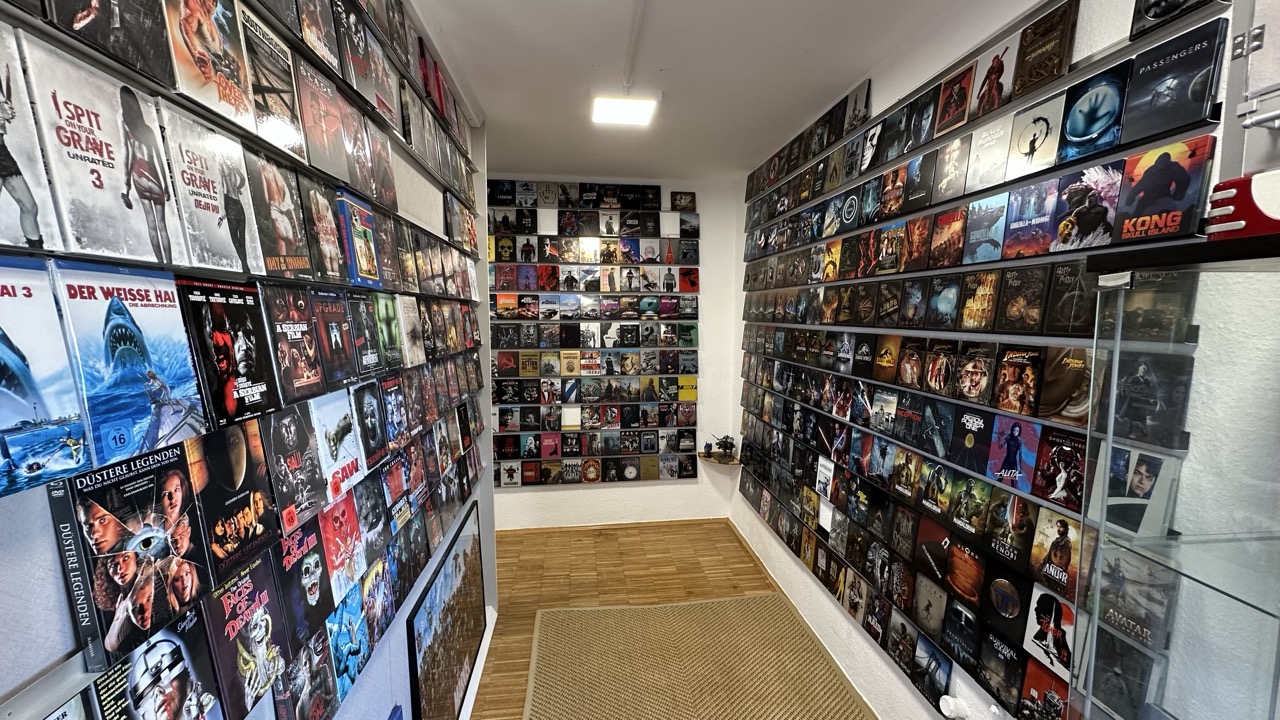

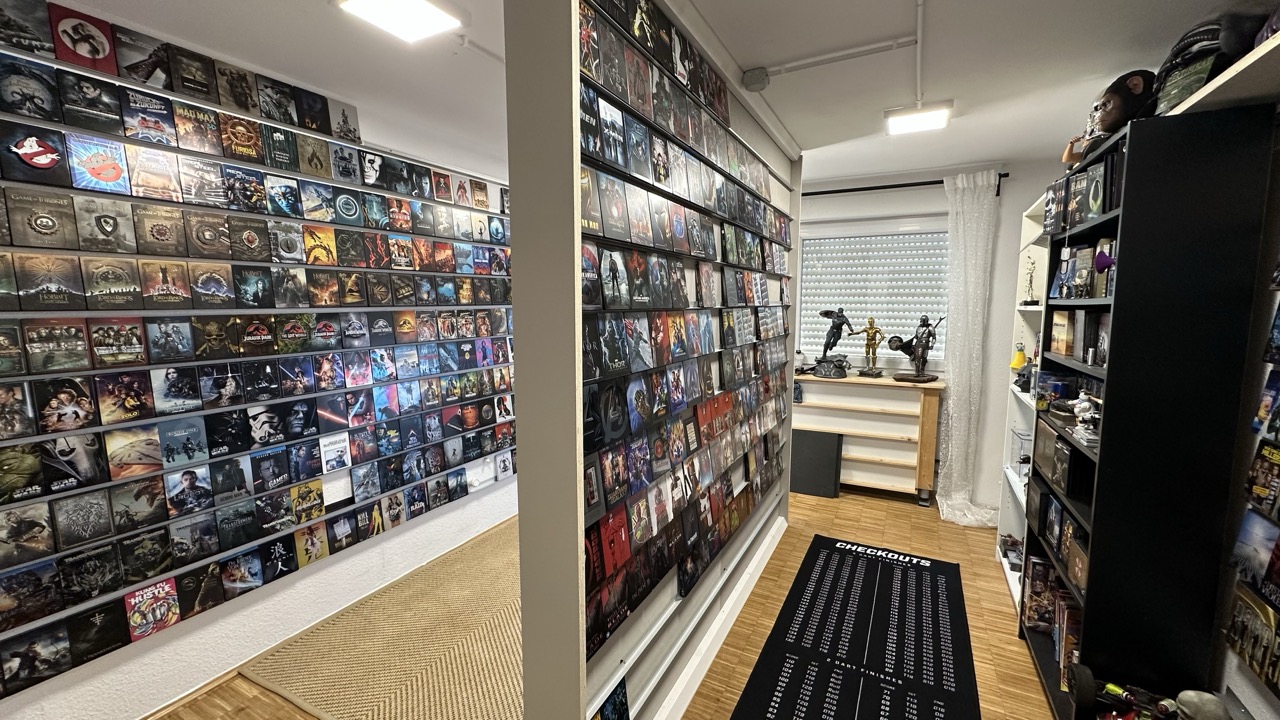

Bereits der Vorraum von Christians Heimkino zeigt, dass hier ein echter Filmfan zu Hause ist. Diverse Heimkino-Dekorationen und Sammlerstücke fallen genauso ins Auge wie etliche Silberscheiben, die akkurat an den Stellwänden präsentiert werden.

Raumakustik

Der Kinoraum: Eine quadratische Herausforderung

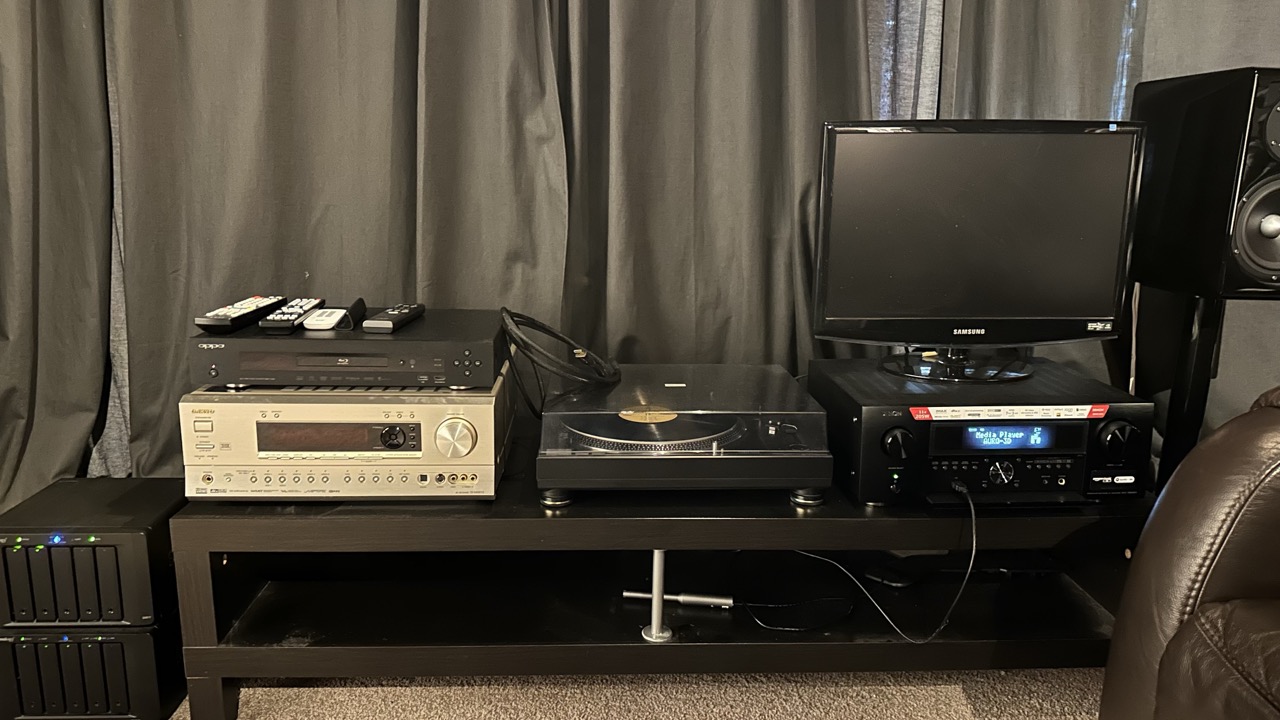

Der eigentliche Kinoraum hat die auf den ersten Blick zunächst abschreckenden Maße von 5 × 5 × 2,5 Metern. Durch die quadratische Raumform werden gleiche Raummoden angeregt, was zunächst problematisch erscheint. Dieses Problem konnte jedoch durch den gezielten Einsatz von vier Subwoofern deutlich entschärft werden. Da ein Denon AVC-X6800H AV-Receiver vorhanden ist, wurde für die Heimkino-Kalibrierung Dirac ART eingesetzt.

Kalibrierung

Von der Einzelmessung zur Dirac-ART-Einmessung

Im ersten Schritt wurden die Aufstellungen der Lautsprecher und Subwoofer durch Einzelmessungen mit einem externen Messsystem, Room EQ Wizard (REW), überprüft und angepasst. Die anschließende Dirac-ART-Einmessung wurde individuell an die Gegebenheiten des Heimkinoraums angepasst.

Durch die richtige Wahl der Support-Lautsprecher und die optimale Verteilung der Subwoofer konnte ein ausgeglichener Amplitudengang erreicht werden, wie die anschließenden Kontrollmessungen mit REW zeigten.

Feinschliff

Die letzten Prozent: Pegel, Bass und die „Spaßkurve"

Abschließend wurden die Pegel der einzelnen Lautsprecher korrigiert sowie der Basspegel, die sogenannte „Spaßkurve", nach Gehör und dem persönlichen Geschmack des Kunden eingestellt. Verschiedene Filmszenen und Filmschnipsel dienten dabei zur finalen Abstimmung und Optimierung des Heimkino-Klangs.

Lautsprecher

Das komplette Setup von XTZ

Die Lautsprecher stammen alle von der Firma XTZ. In der Front sind zwei XTZ 99.36 und ein XTZ 99.25 Center verbaut.

Zwei XTZ 99.25 Surround und vier XTZ 99.26 Lautsprecher in der oberen Ebene runden das Setup ab. Die vorhandenen Surround Back werden in Kürze ebenfalls durch XTZ 99.25 ersetzt.

Vier XTZ 12.17 Edge Subwoofer sorgen für einen tiefreichenden und trockenen Bass in Verbindung mit Dirac ART.


JVC N5 auf 2,8 Meter Bildbreite

Ein JVC N5 Projektor sorgt für das Bild auf einer 2,8 Meter breiten Leinwand.

26 Jahre Erfahrung: Ob Raumakustik, Lautsprecherwahl oder die richtige Einmessung – mit über 26 Jahren Erfahrung planen wir Ihr Heimkino-Setup individuell und passend zu Ihrem Raum.

Akustik im Detail

Lebendiger, als es auf den Bildern wirkt

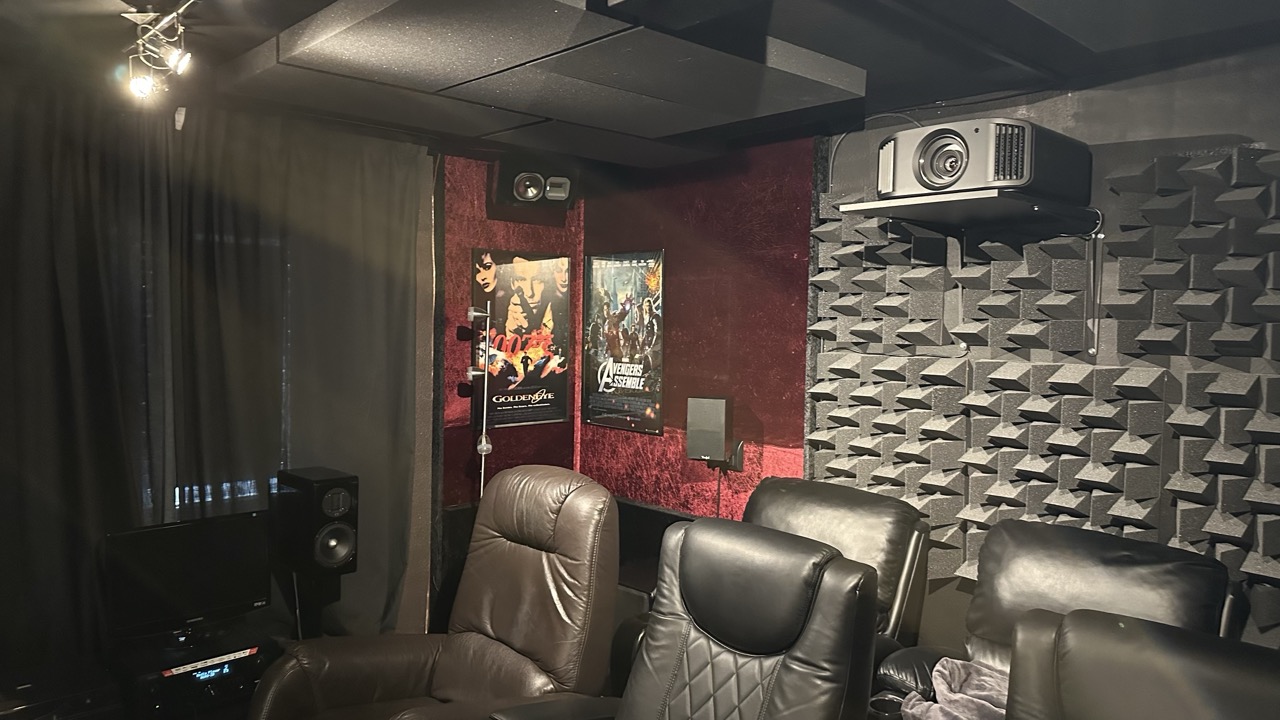

Die Raumakustik ist sehr angenehm und deutlich lebendiger, als es auf den Bildern zunächst erscheint. Absorber wurden gezielt an den Erstreflexionsstellen eingesetzt. Die Vorhänge sind sehr dünn und dämpfen den Hochton daher nicht übermäßig.

Lediglich der Keilabsorber an der Rückwand sorgte beim Dienstleister für etwas Stirnrunzeln.

Ausblick

Was lässt sich in diesem Raum noch verbessern?

Die erste Höhenmode, die häufig für eine Auslöschung im Amplitudengang verantwortlich ist, verursacht in diesem Raum keine Probleme, da die Längs- und Quermoden auf derselben Frequenz liegen. Somit müssen die Subwoofer nicht zwingend auf halber Raumhöhe platziert werden. Die Lambda/4-Auslöschung von der Rückwand, die durch die vorderen Subwoofer entsteht, wird von den hinten platzierten Subwoofern optimal aufgefüllt.

Denkbar wäre zukünftig, in Verbindung mit einem lichtstärkeren Projektor, eine größere und schalldurchlässige Leinwand. Dahinter könnten alle Lautsprecher und Subwoofer elegant verschwinden. Sollte der Sitzabstand dadurch zu gering werden, könnte die meist ungenutzte zweite Sitzreihe entfallen.
